Vlastnosti napájecích transformátoru z hlediska EMI
Téma přednášky jsou vlastnosti napájecích transformátorů v širokém kmitočtovém rozsahu. V první části přednášky je odvozeno náhradní schéma transformátoru, které reprezentuje skutečný transformátor i při kmitočtech vyšších než jmenovitých tj do 10 MHz.

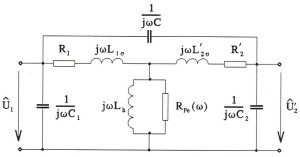

Náhradní schéma transformátoru pro široké kmitočtové spektrum
V další části je prezentováno početně ‑ experimentální ověření na konkrétních vzorcích transformátorů. Závislosti vypočtených kmitočtových přenosů napětí podle náhradního schématu transformátoru pro široké kmitočtové spektrum byly porovnány s experimentálně získanými výsledky. Měření byla provedena několika způsoby. Následující obrázky zobrazují výsledky výpočtů a měření v případě transformátoru 3 VA. Jsou charakteristické pro všechny zvolené transformátory bez ohledu na jejich konstrukční odlišnosti.
Navržené náhradní schéma postačuje pro získání prvního přehledu o chování transformátorů při kmitočtech vyšších než jmenovitých. Především je cenná shoda kmitočtových oblastí maxim počítaných a měřených přenosů.
